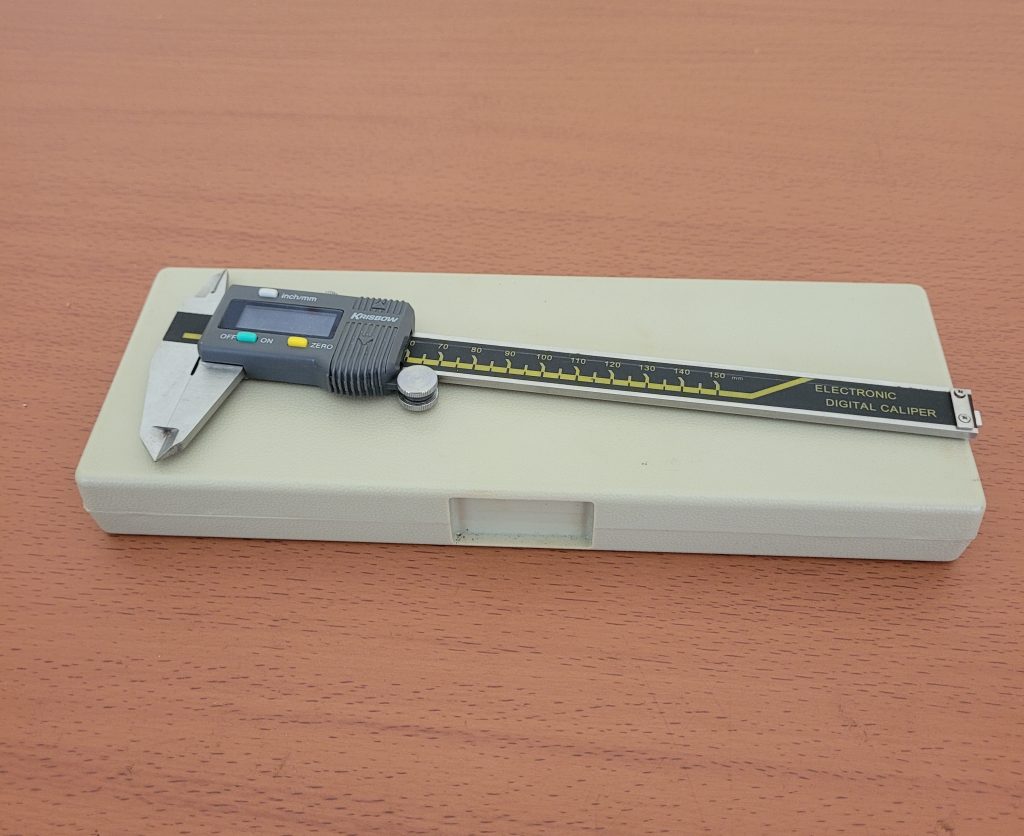

Kaliper Digital

Prinsip Kerja Alat

1. Papan Skala Utama: Skala utama yang panjang (mistar baja) memiliki pola ukiran tembaga atau pelat logam statis berukuran mikroskopis yang ditanam di bawah lapisan pelindungnya.
2. Sensor Bergerak (Slider): Di dalam rahang geser (di balik layar LCD) terdapat papan sirkuit sirkuit tercetak (PCB) yang berfungsi sebagai pelat kapasitor bergerak.
3. Perubahan Kapasitansi: Ketika rahang digeser, susunan pelat logam di slider akan bergerak melewati pola logam di skala utama. Pergerakan ini menghasilkan perubahan nilai kapasitansi listrik yang sangat stabil dan linier.
4. Pemrosesan Digital: Cip mikroprosesor di dalam alat akan mendeteksi seberapa besar perubahan kapasitansi tersebut, menerjemahkannya menjadi jarak pergerakan, dan menampilkannya sebagai angka presisi di layar LCD.

Cara Pemakaian Alat

1. Pembersihan: Bersihkan seluruh bagian kaliper, terutama permukaan rahang ukur luar dan dalam, menggunakan kain mikrofiber atau tisu bersih. Pastikan tidak ada serbuk atau debu kayu yang mengganjal.
2. Menyalakan Alat: Tekan tombol “ON” dan pastikan satuan pengukuran sudah sesuai (umumnya menggunakan milimeter / mm).
3. Set Titik Nol (Zeroing): Rapatkan rahang ukur luar sepenuhnya dengan tekanan yang pas (tidak terlalu kuat ditarik). Setelah rahang tertutup rapat, tekan tombol “ZERO” hingga layar menunjukkan angka 0.00 mm. Ini sangat krusial untuk mencegah error pembacaan.
4. Mengukur Dimensi Luar: Buka rahang luar, jepit benda kerja (seperti tebal papan kayu) di antara kedua rahang tersebut. Geser thumb roller hingga rahang menyentuh benda kerja dengan pas. BPembersihanaca hasil di layar.
5. Mengukur Dimensi Dalam: Masukkan rahang dalam ke celah atau lubang kayu. Geser rahang ke arah luar hingga kedua sisinya menyentuh dinding dalam lubang secara maksimal.
6. Mengukur Kedalaman: Masukkan pangkal alat ke tepi lubang, dorong slider hingga tangkai kedalaman (depth probe) menyentuh dasar lubang. Pastikan posisi kaliper tegak lurus (90 derajat).
7. Penguncian (Opsional): Jika hasil ukur sulit dibaca langsung di posisi tersebut, kencangkan sekrup pengunci (locking screw) agar rahang tidak bergeser, lalu angkat kaliper untuk membaca angkanya.
8. Penyimpanan: Matikan alat dengan menekan tombol “OFF”. Bersihkan kembali alat dari debu kayu. Jika alat tidak akan digunakan dalam waktu yang sangat lama, lepaskan baterainya untuk mencegah kebocoran. Simpan kaliper kembali ke dalam kotak pelindungnya (hardcase).
